應用背景

隨著汽車制造技術的不斷優化和進步，涂膠技術越來越多被應用于新能源汽車制造中。涂膠質量的好壞影響電芯的安全性和使用壽命，影響汽車質量和安全出行。

今天，我們?yōu)榇蠹医榻B藍膜電芯涂膠檢測。當傳統視覺檢測方式無法滿足較高的檢測需求時，Gocator 3D視覺針對涂膠質量的檢測要求，憑借高效、穩定和高精度成像以及定制算法實現100％在線檢測，為電芯固定至底盤的涂膠檢測提供可靠和高精度保障。

檢測需求

對藍膜電芯的窄邊涂膠，機械手對涂膠部位的窄邊進行翻轉，將電芯和底盤固定。利用3D視覺實現涂膠的在線檢測，精確分析判斷膠道位置、膠形、寬度、高度、是否有斷裂等，不受膠體顏色和環境光影響。

采用Gocator 3D視覺技術,

膠路檢測了如指掌

Gocator 3D視覺可實現新能源汽車藍膜電芯的涂膠位置、形狀、路徑、斷膠等100%在線檢測。在涂膠厚度/高度異常、膠道與背景顏色接近、低對比度等情況下，也能實現精準識別與檢測，保證檢測質量。

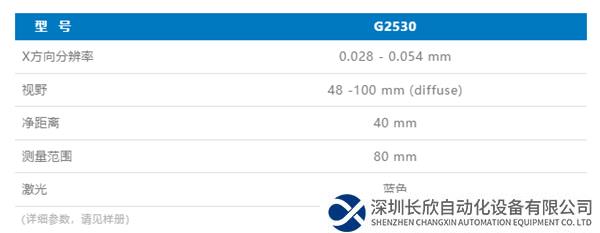

在此工藝中，采用高速度且高精度的Gocator 2530線激光輪廓傳感器，輕松完成膠高檢測和斷膠檢測（≥3mm即被判定為斷膠）。

直觀的亮度圖和高度3D圖

Gocator 3D視覺有效地提高了涂膠檢測的速度、精度和準確率。非接觸式解決方案有效代替?zhèn)鹘y(tǒng)人工檢測，提高自動化水平且節約了大量人力成本，大幅提高了生產效率。
