300PLC通過ModbusTCP轉Profinet網關連接組態王
文章作者：長欣小編 人氣：發表時間：2023-08-01 09:31

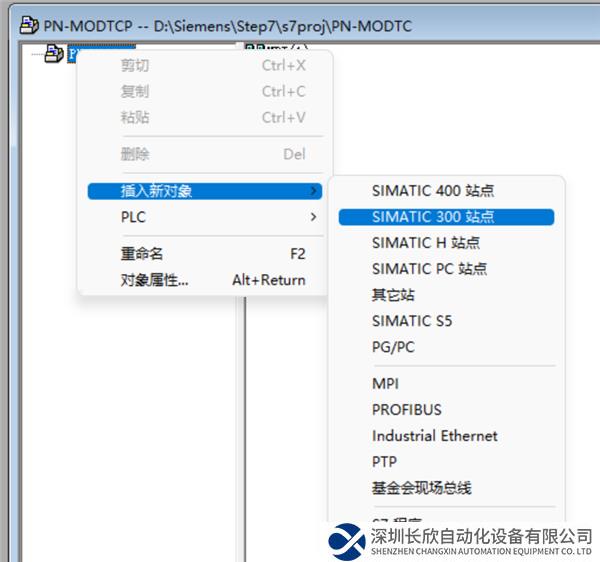

1、本案例是通過開疆智能Modbus TCP轉Profinet網關連接西門子300系列PLC的配置案例配置方法：打開博圖，新建項目并添加站點。

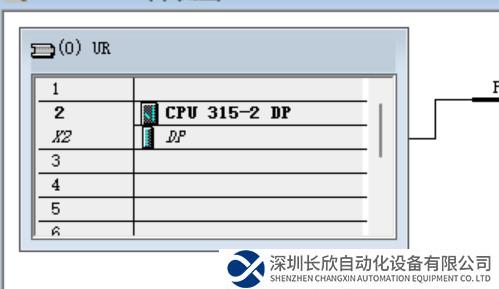

2、添加315PLC。
3、3152DP的PLC不具有profinet功能，所以需要單獨添加一個CP343-1模塊。

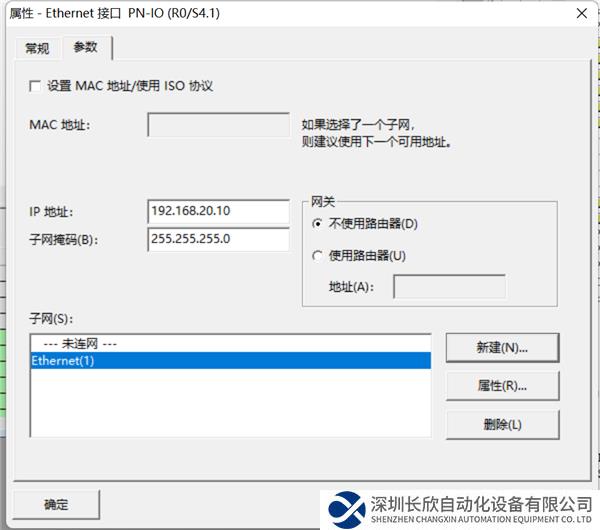

4、設置好IP并處于聯網狀態。

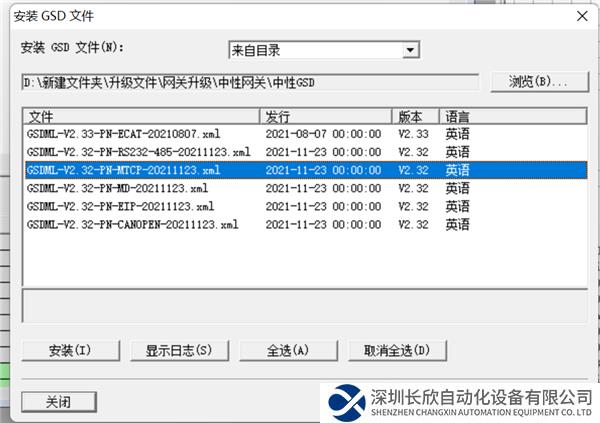

5、添加Modbus TCP轉Profinet網關的GSD文件，并選擇對應Modbus TCP轉Profinet網關。

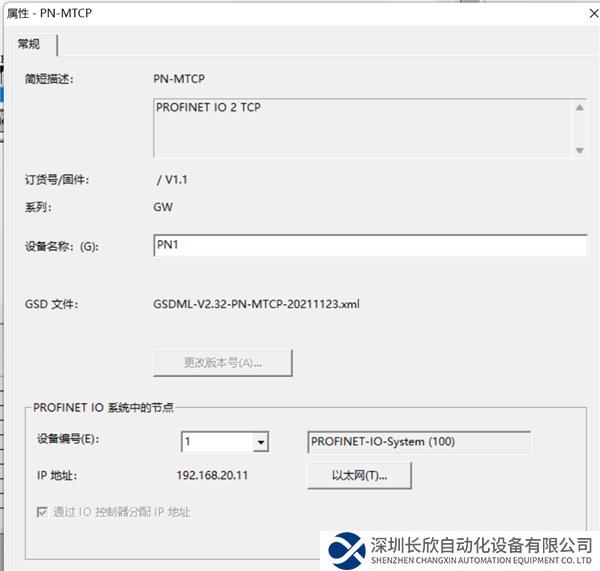

6、選擇Modbus TCP轉Profinet網關并設置IP及設備名稱，本例名稱為PN1，IP為192.168.20.11。

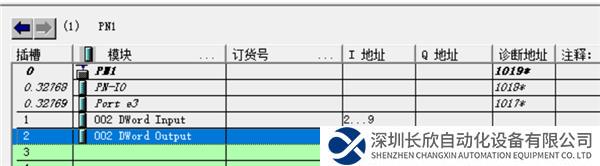

7、設置Modbus TCP轉Profinet網關的輸入輸出字節數長度。

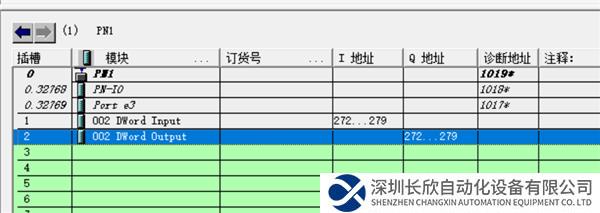

8、注意：因為CP343的IQ地址獨立于PLC本身的地址之外，所以不能直接讀到從站設備的數據，這里需要進行映射用到FC11/FC12兩個功能塊，首先將網關的IQ地址修改下。

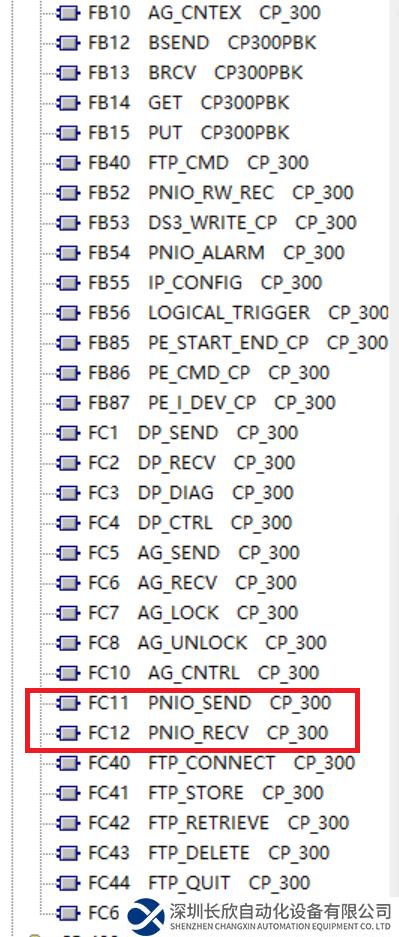

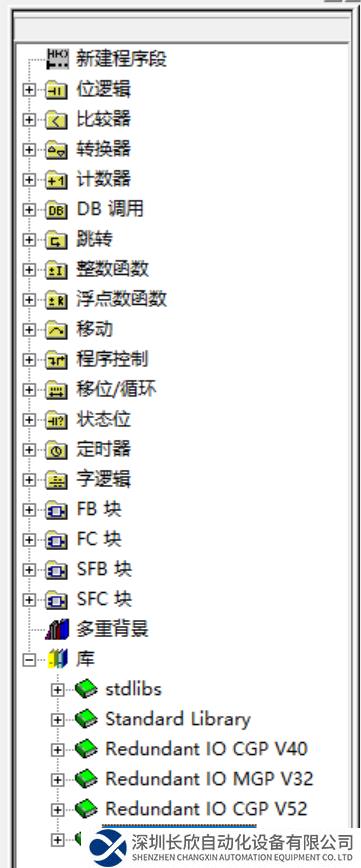

9、接著進入OB1進行編程。選擇FC11及FC12。

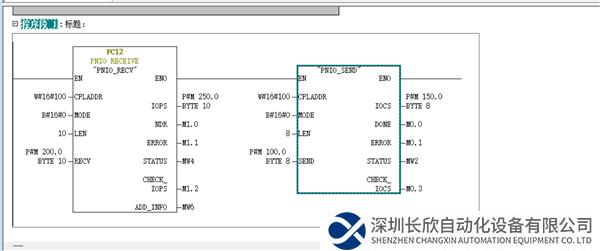

10、填寫參數如下，不同地址請自行填寫。
