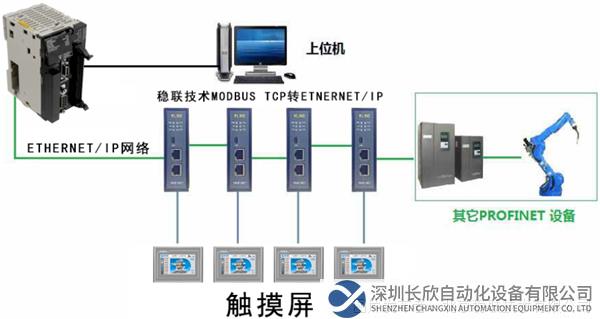

本案例是歐姆龍PLC通過穩聯技術ModbusTCP轉EtherNet/IP網關連接昆侖通態觸摸屏配置案例，所需設備：歐姆龍CP1L型PLC、穩聯技術ModbusTCP轉EtherNet/IP網關、昆侖通態觸摸屏。

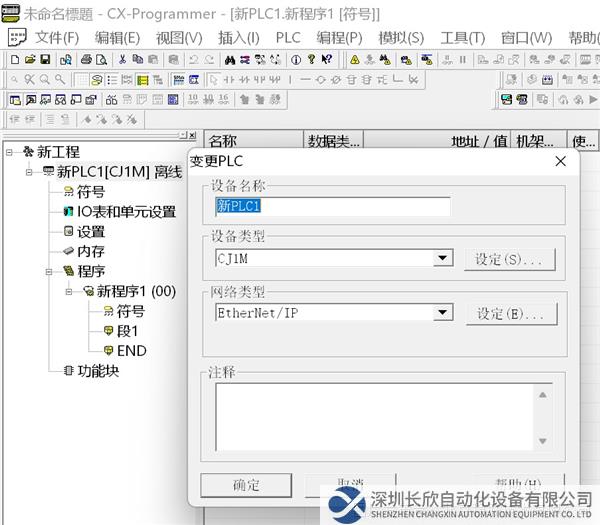

1、使用方法：首先打開歐姆龍PLC軟件，添加對應的PLC，設置號設備名稱、設備類型、網絡類型；

2、然后需要設置主站對應的的IP地址；

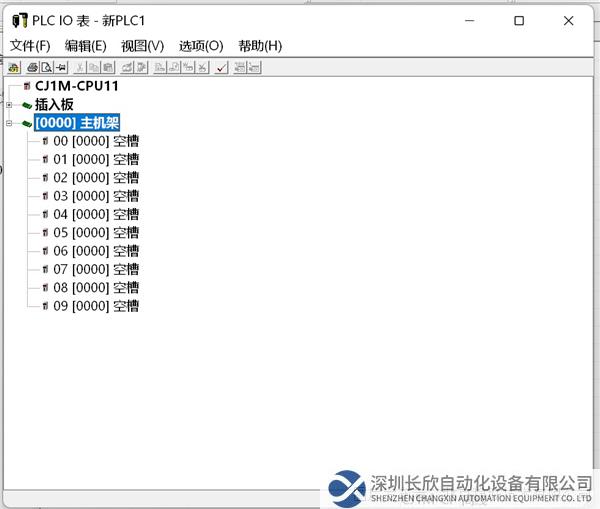

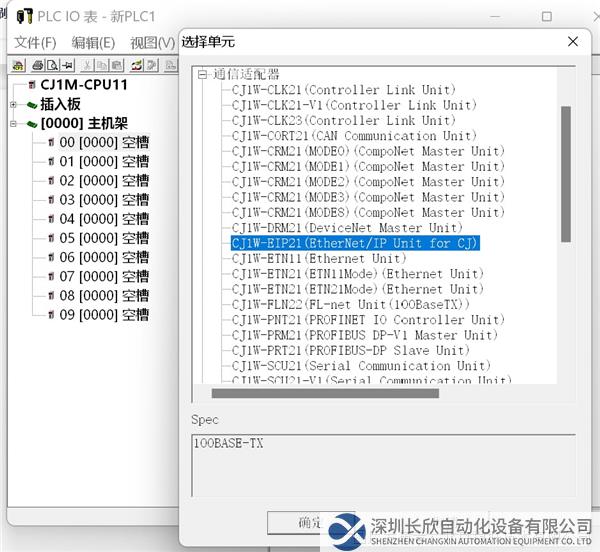

3、選擇CPU對應的EIP模塊；

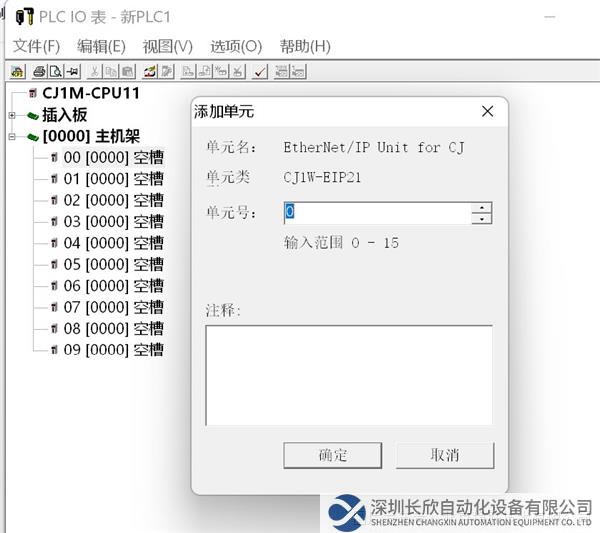

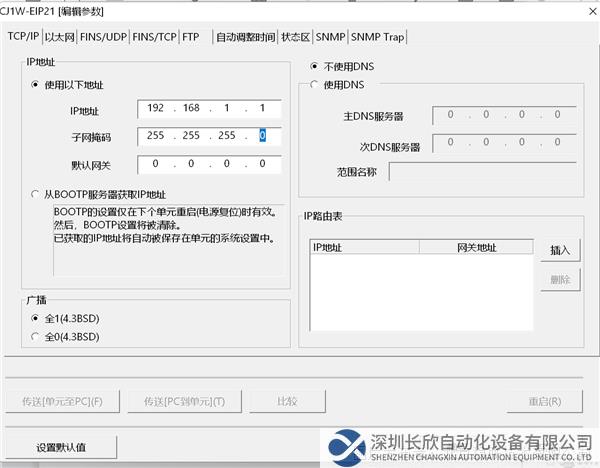

4、設置模塊參數，添加單位設置單元號以及相對應的IP地址等；

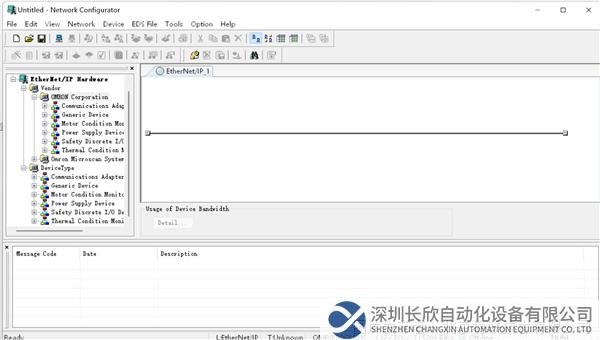

5、設置好對應通道后打開Network Configurator軟件；

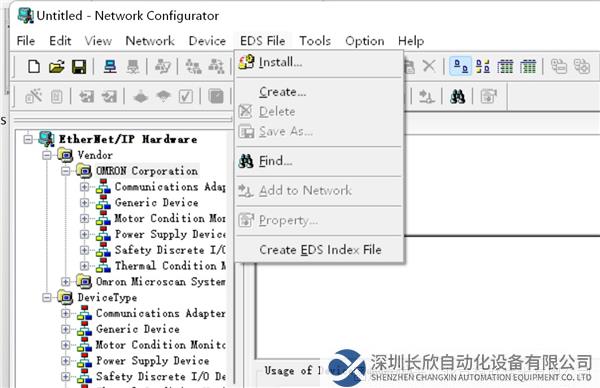

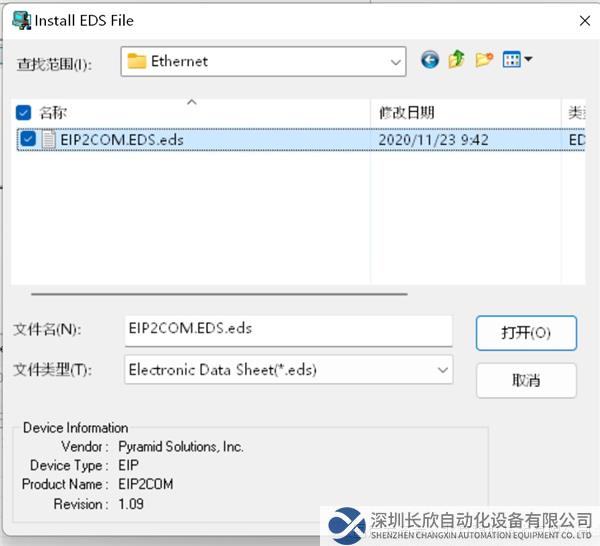

6、安裝網關的EDS文件；

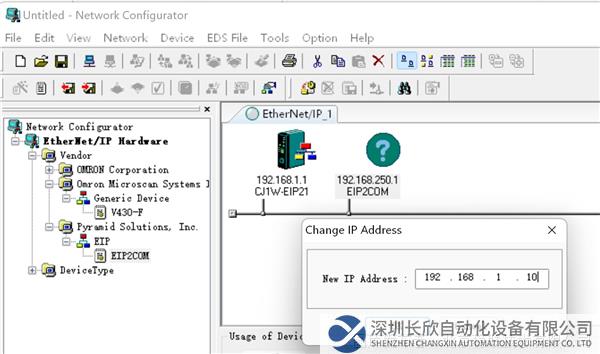

7、將設備裝入組態并設置好對應IP；

8、設置輸入輸出的字節數長度；

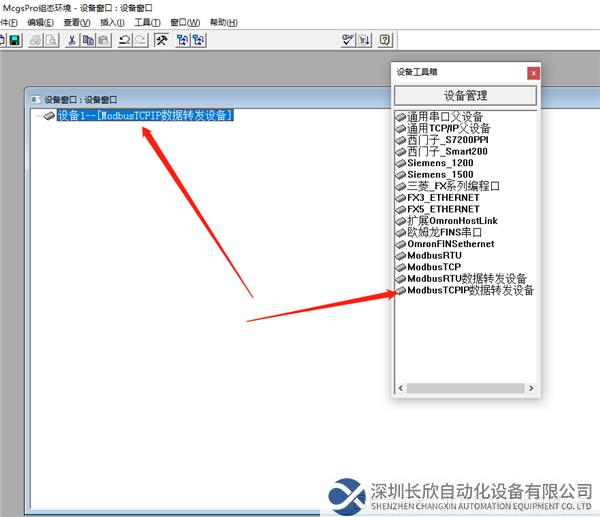

9、下載組態至PLC，打開昆侖通態觸摸屏的配置軟件，新建一個TCP轉發設備；

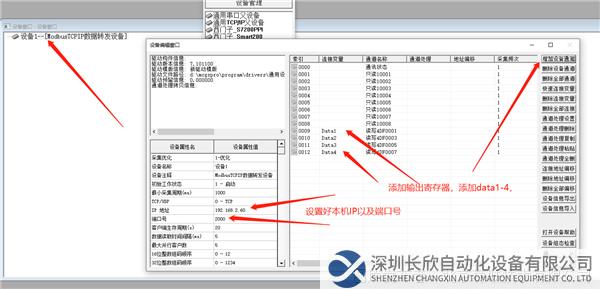

10、然后開始設置轉發參數；

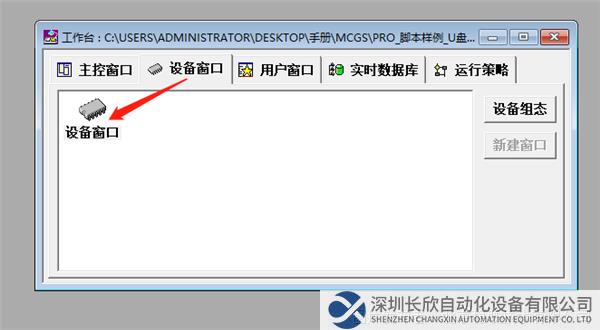

11、點擊設備窗口端口號設置為502；

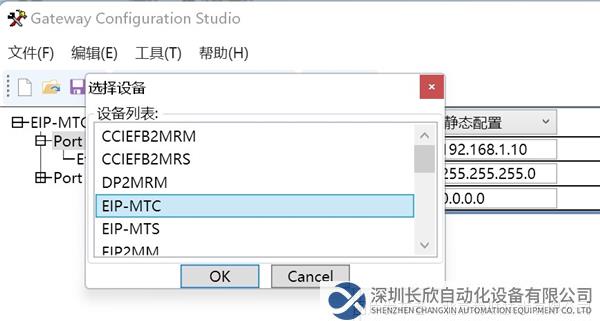

12、然后到此MCGS端已經結束了打開ModbusTCP轉EtherNet/IP網關配置軟件，選擇新建項目，選擇EIP-MTC；

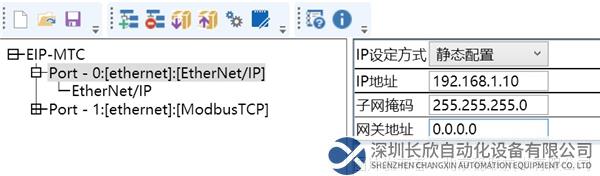

13、設置ModbusTCP轉EtherNet/IP網關的EIP側IP地址；

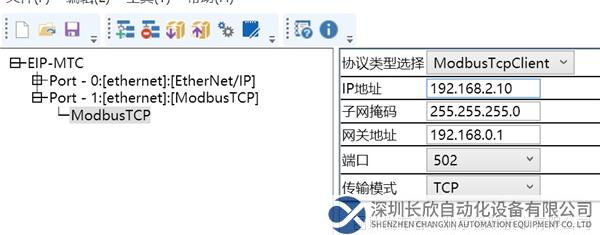

14、設置ModbusTCP側的IP地址（與ModbusTCP設備保持同一網段即可）；

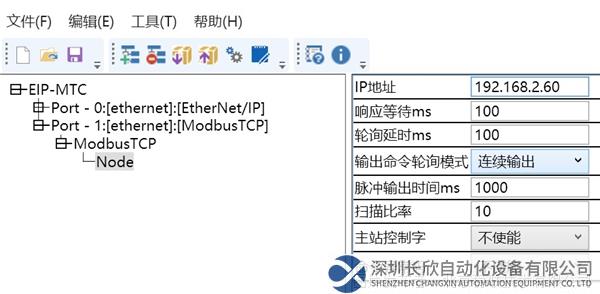

15、添加ModbusTCP服務器的IP地址；

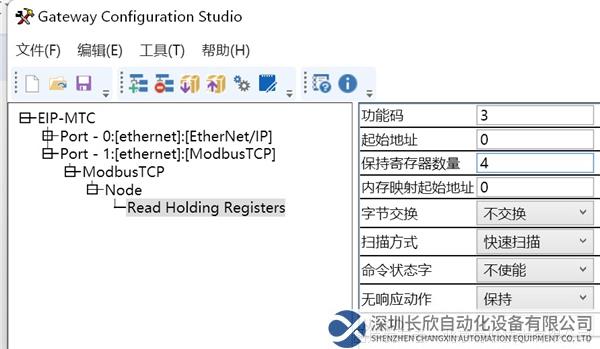

16、添加需要使用到的功能碼本例為03功能碼讀保持寄存器。寄存器讀取數量為4，下載配置到ModbusTCP轉EtherNet/IP網關后重新上電即可正常使用。
