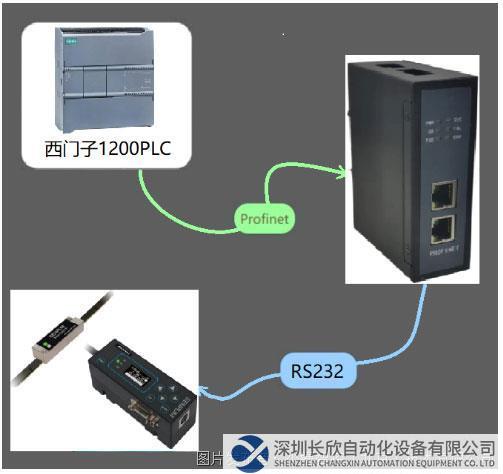

本案例是用北京小疆智控（北京）技術有限公司生產的GW-PN5102型RS232轉PROFINET網關連接磁柵尺MAS-200與PLC的配置案例，用到設備為西門子S7-1200PLC，GW-PN5102型RS232轉PROFINET網關，磁柵尺MAS-200。

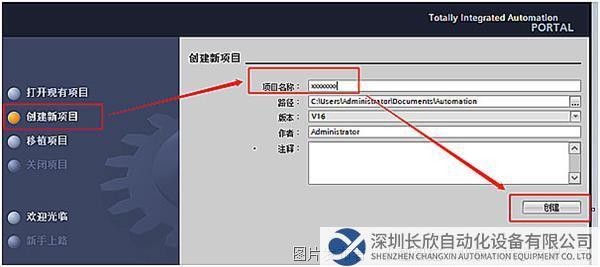

1、首先創建新項目文件。自定義項目名稱，創建；

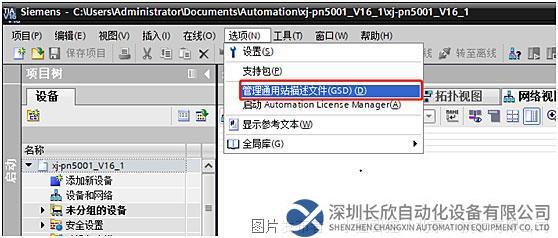

2、導入GSD 文件。將RS232轉PROFINET 網關的GSD文件拷貝放到任意位置。打開博圖，建立新項目。進入設備和網絡，在選項中選擇管理通用站描述文件，安裝 GSD 文件；

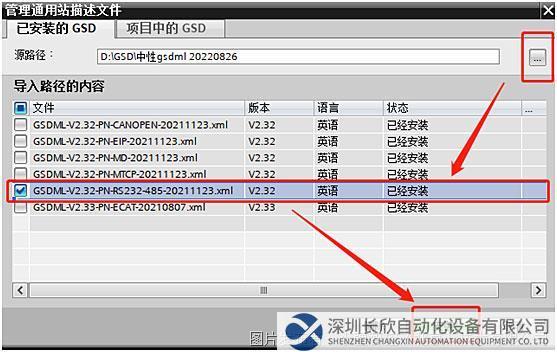

3、搜索GSD文件存放文件夾，搜索到GSD后選擇安裝，等待安裝成功；

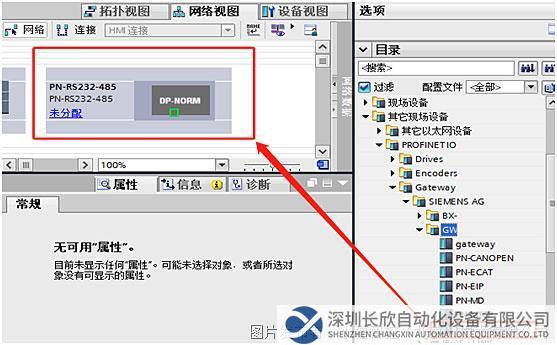

4、安裝GSD成功后，打開硬件目錄將安裝好的GSD文件添加到組態中，RS232轉PROFINET 網關和PLC還沒有進行連接處在未分配狀態；

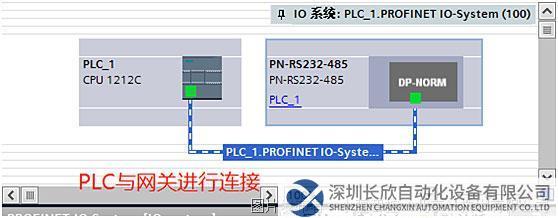

5、點擊未分配與PLC進行連接后就可以對RS232轉PROFINET 網關的屬性進行參數的設定；

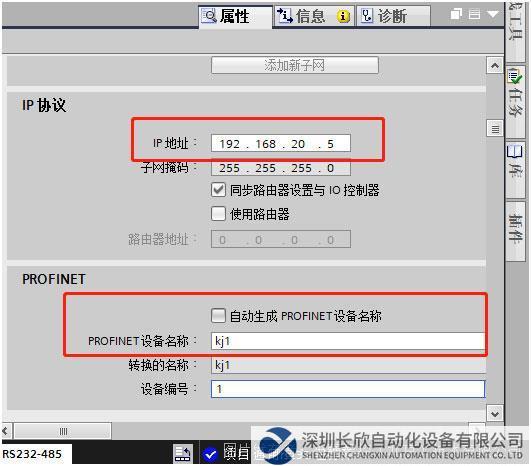

6、RS232轉PROFINET網關屬性，修改RS232轉PROFINET 網關的IP地址和PROFINET設備名稱（設備名稱中不要帶*./這類符號）。需要注意的是設置PROFINET設備名稱時，不要勾選自動生成PROFINET設備名稱。

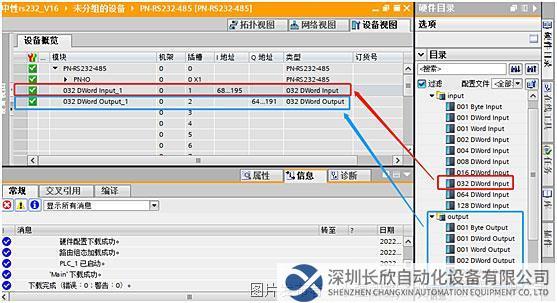

7、添加需要的輸入、輸出字節數。添加字節數根據需求進行添加；

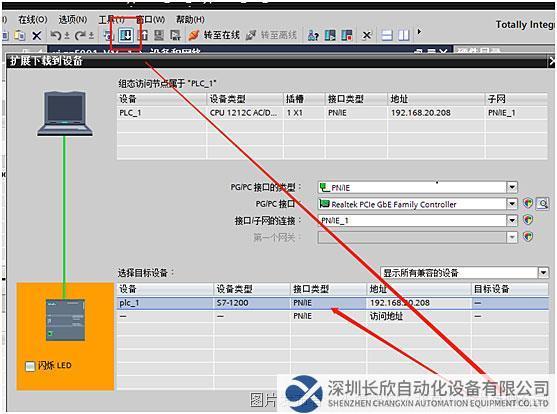

8、根據下圖所示，設置好參數后就可以下載并裝載到PLC；

9、打開RS232轉PROFINET網關配置軟件；

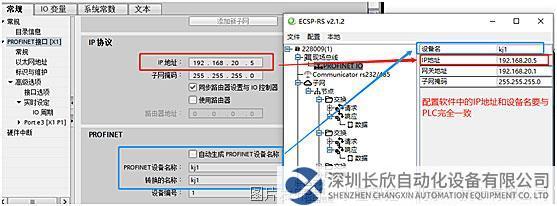

10、RS232轉PROFINET網關配置軟件中，要設置設備名和IP地址并且與博圖的網關組態要完全一致；

需要注意的是：設備名不要添加/*-這類符號

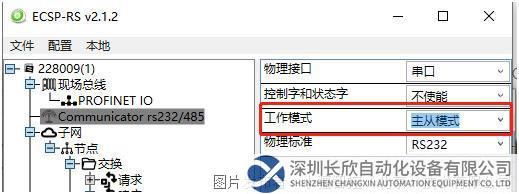

11、RS232轉PROFINET網關配置軟件中，需要設置工作模式。模式分為兩種：一種是主從模式，另外一種是消費者和生產者模式。本案例用主從模式進行配置；

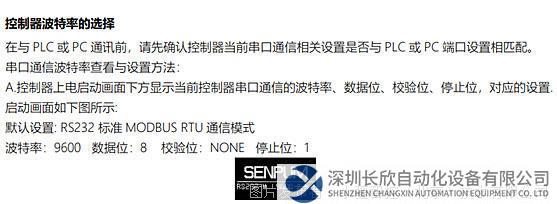

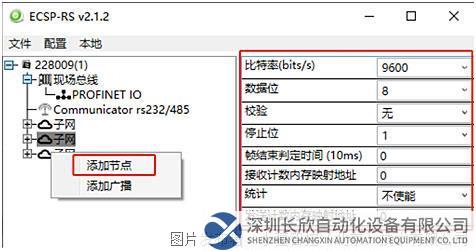

12、RS232轉PROFINET網關配置軟件中，右鍵子網添加節點，根據磁柵尺手冊設置波特率等其他相關參數；

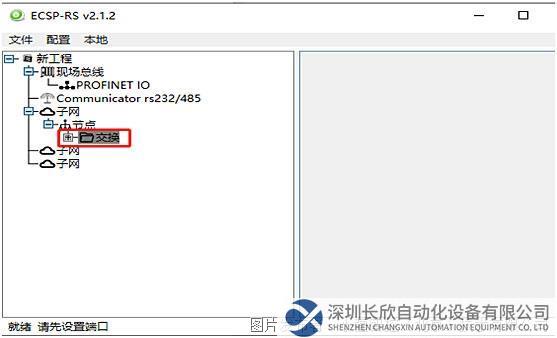

13、RS232轉PROFINET網關配置軟件中，右鍵節點添加交換；

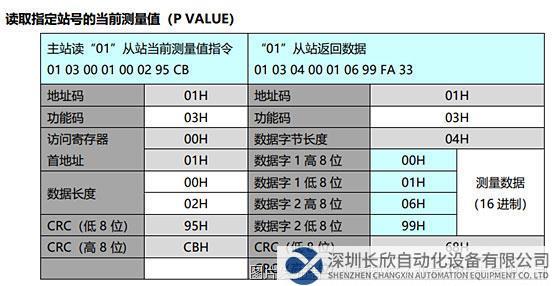

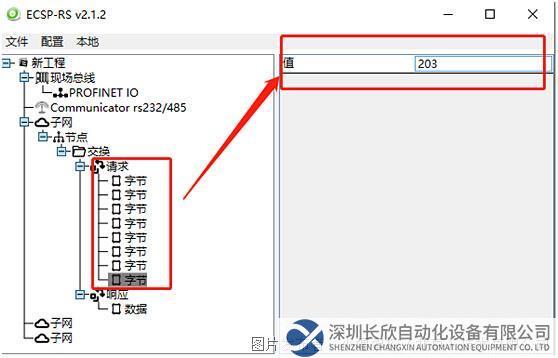

14、根據磁柵尺手冊在請求和響應參數中進行修改，如下圖所示：主站發送為8個字節的modbus報文，返回為9個字節的modbus報文。主站發送：地址碼01H為16進制，需將01H換算成十進制，即1。對應的是博圖組態中的Q 地址第一位。以此類推，03H為3；00H為0；01H為1；00H為0；02H為2；95H為149；CBH為203總共8個字節。

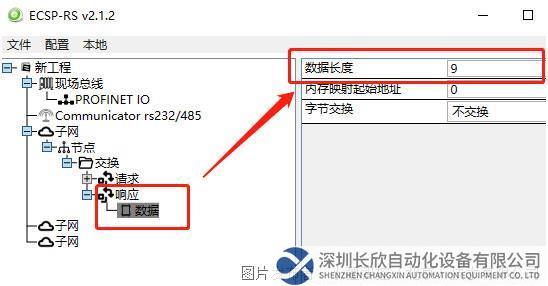

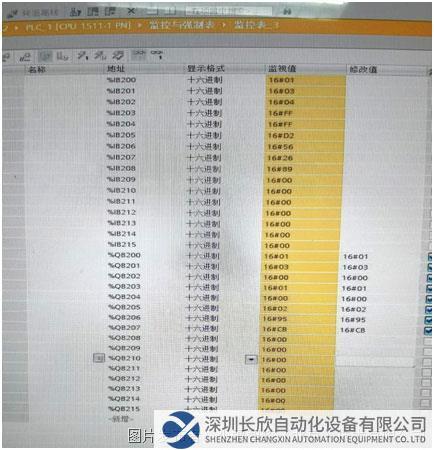

15、從站返回數據為9個字節modbus報文，在配置軟件的響應添加數據，數據長度為9即可。從站返回的9個字節報文，對應博圖組態中 I 地址的第一位至第九位；

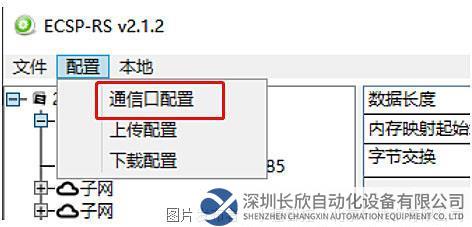

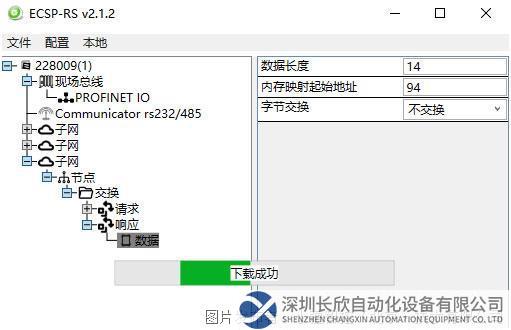

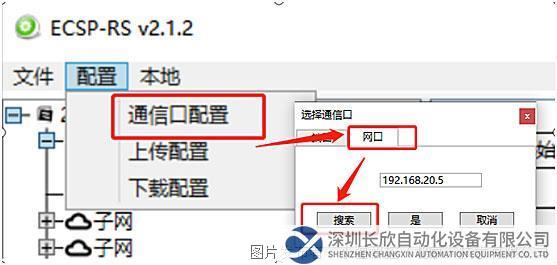

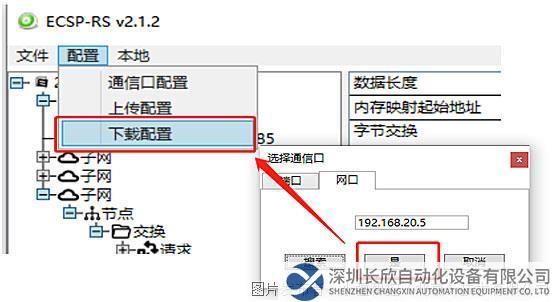

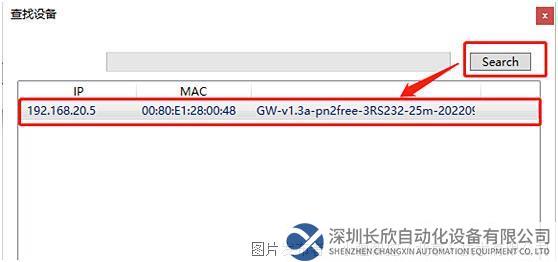

16、配置軟件參數全部配置好下載到RS232轉PROFINET網關。RS232轉PROFINET網關配置軟件中設置好所有參數后，進行配置下載。下載步驟如下：
