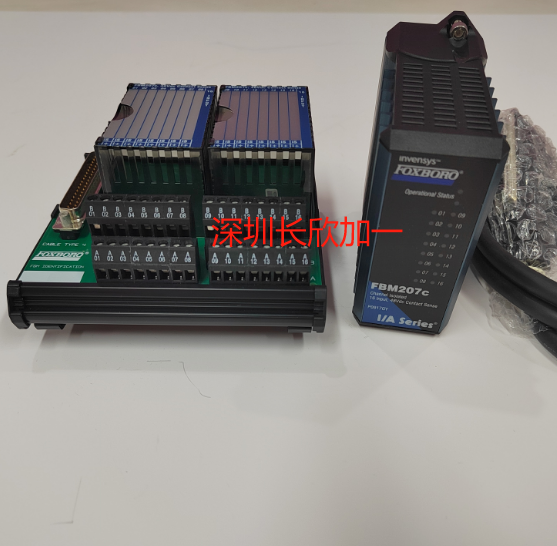

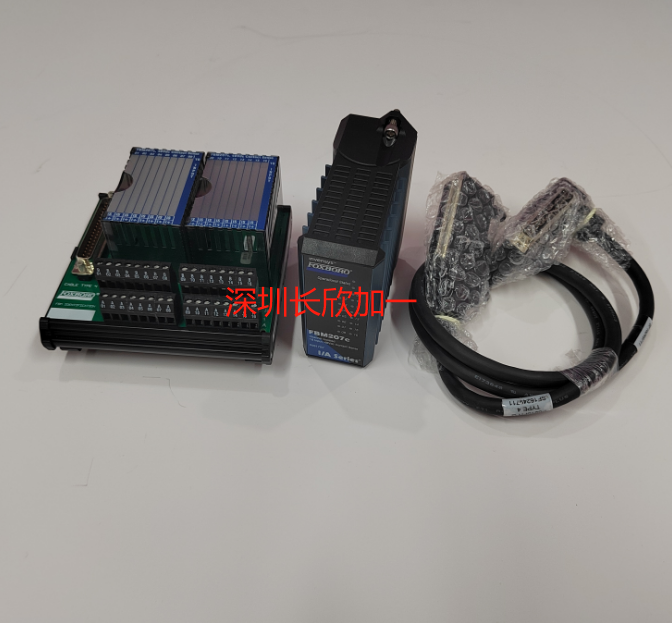

FOXBORO FBM207C/P0917GY /P0917MF/P0916FH  卡件/端子板/電纜

FOXBORO FBM207C/P0917GY /P0917MF/P0916FH  卡件/端子板/電纜

FOXBORO FBM207C/P0917GY /P0917MF/P0916FH  卡件/端子板/電纜

FOXBORO控制器由于工業生產過程是 - -個分散系統，因此過程控制的方式是分散進行，操作和化管理應以集中為好。隨著工業生產規模不斷

擴大，控制管理的要求不斷提高，過程參數日益增多，控制回路越加復雜，在控制系統, -經出現就受到工業控制界的青睞。DCS是集計算機

技術、控制技術、網絡通信技術和圖形顯示技術于- -體的系統。與常規的集中式控制系統相比有如下特點:

1、實現了分散控制。它使得系統控制分散、可靠性高、減小、維護方便。

2、實現集中監視、操作和管理。使得管理與現場分離，管理更能綜合化和系統化，

采用網絡通信技術，這是DCS的關鍵技術，它使得控制與管理都具實時性,并解決系統的擴充與升級問題。

在線維護與修改所有I/A Series組件均可無擾動在線更換，無需切斷電源，無需采用防靜電措施。I/ASeries可以在線修改控 制組態和應用軟

件，在線修改不會對系統產生任何擾動。I/A Series還可以在線增加BM卡件。數字控制機床還有加工中心在現代社會-形成了全自動化的實

時控制系統，運用可靠性較高的元器件去加速設備的運轉工作，可以使控制系統在出現機械故障的時候快速的運用診斷方案去找到原因，并及

時處理,減少機電-體化設備 的損耗。但這個辦法都是要中途停止正在運作的設備才能找出故障原因。

I/A Series 系統的特點

系統的構成包括過程控制站，過程操作站,和工程師工作站/應用計算處理站、信息管理站和通訊系統。

(1)過程控制站

I/A Series的過程控制站稱為控制處理機(Control Processer) ，簡稱CP。

CP本身是- -個多處理機系統，包括:

網絡通訊處理機

I/0總線通訊處理機

控制處理機

控制處理機使用通電自檢、運行期間和監視時鐘檢查、離線診斷三種類型的診斷測試程序來檢測和/或隔離故障?？紤]到過程可靠性的要求,

本系統配備的CP 40B.

控制處理機通過現場總線來連接各種現場總線組件(FBM)即I/0卡件。

現場總線連接CP和FBM.提供高速容錯的通訊，通訊速率為268. 75 KBPS, 通訊協議IEE1118,采用屏蔽雙絞線，zui長距離為1800米。

模擬量現場總線組件(FBM) 都是單通道隔離，- -對一的A/D轉換。每個通道采用電氣隔離和光電隔離技術，I/O電路采用過流保護技術，無需

使用保險絲，提高了系統的運行可靠性。由于可靠而且長距離的現場總線的采用，使用戶可以將I/0機柜擺放到現場,兩根屏蔽雙絞線就可以

代替幾百上千路同樣距離的，昂貴的現場導線，比如溫度補償導線等。I/A Series還具有在對過程毫無影響的情況下進行在線增加或減少FBM

卡件的能力。

(2)工程師站與操作站

工程師站與操作站操作站選用SUN公司的64位工作站。它支持工業標準通訊協議，例如TCP/IP和DECNET等，可以非常方便的和工廠信息網連

接。

I/A使用了SPARC技術。X- Window System作為操作平臺,在網絡上,凡是任何運行WINDows的計算機,其應用程序都可以從這一臺計算機去訪

問或者到另一臺計算機上去遠程運行，從而合理的利用網絡上的各種資源。X- WINDOwS系統，從一開始就是為網絡而設計的，每個系統都一貫

支持工業標準Ethernet。為了實現與大、小型機和網絡的連接，還支持如TCP/IP、 OSI和DECNET等多種協議。在50系列上,也可以與INTERNET

直接相連。

1.2.3控制器和檢測器的配置

系統配盟3個控制處理機(CP4OB)

功能說明如下:

與主要設計成處理連續量，反饋類型的

的控制回路的DCs不同

IASETES設計成用來滿

滿足全部測量

和控制需求。本系統提供

的綜合控制軟件包用

包括為“

了幫助用戶使難對付的回路處于控制之

于處理連續控制，

,順序量

量和梯形邏輯控制.使用久

玖經考驗的各種控制功能塊算法，

自

自整定爭控期算法過程工程師可按各類控制方案

下,I/ASERIES系

系統使用了的基于專家系統的下中參數自整和多

EXACT- MWPID參數自

對這些功能塊進行組態?？刂栖浖€包括5

馮達控制模塊、

組態。(上述控制軟件免費提供于綜合控制軟件包》。

還可按加DIo的梯形邏輯

圖控制

制組態方式進行各種控制組態。

控制處理機之間及與工程師.

離線診斷三種類型的

的診斷測試程序來檢測和威隔高故雕。

(IEID,標準I11來連

控制處理機使用通電自檢、運行期間和監視時鐘檢查、

高的以大網)來連續?？刂铺幚頇C通過冗余的現場總線‘

站、操作員站之間通過冗余的節點總線

(MODEBUS, .

接各種現場總線組件()即肛0件。

CP4控制處理機使用32位字長四0*4 cru,

4內存，時鐘頻2133.執行周期從0.1

，街到0分鐘可調。奇偶校檢力為對每一個字節提供單

比特錯誤檢測。040秒可以00樓塊。

IA系統輸入輸出組件的種類

型號說明

輸入/輸出點數

FBM01 0-20MA輸入

8AI

FBM02熱電偶/堂伏輸入

8AI

FBMO3熱電阻輸入(三線/四線制)

8AI

FBM04 0-20MA輸入輸出

4AI/4AO

FBM05冗余0-20MA輸入/輸出

4Al/4AO

FBMO6頻率輸入0-20MA輸出

4PI/4AO

FBM07/12觸點/直流電壓輸入

16DI .

FBM08/13 120VAC交流狀態輸入

16DI

FBM09/14觸點直流電壓輸入/觸點輸出

8DI/8DO

FBM10/15 120VAC交流狀態輸入/觸點輸出(2A) 8DI/8DO

FBM11/16 240VAC交流狀態輸入觸點輸出(1A) 8DI/8DO

FBM17 0-10V直流電壓/觸點輸入輸出

4Al/2AO4DI/4DO

FBM18智能變送器輸入

8AI

FBM20/21 240VAC交流狀態輸入

16DI

FBM22手自動操作站接口

1AI/1AO ,

FBM24/25觸點/125V直流電壓輸入

16DI

FBM26/27觸點/125V直流電壓輸入輸出

8D1/8DO

FBM39智能變送器輸入/0-20MA輸出

4AI/4AO

FBM41/42觸點輸入觸點輸出(2.25A)

8DI/8DO

FBM46冗余智能變送器輸入0-20MA輸出 4AI/4AO
